Patch panele służą do zakończenia kabli skrętkowych prowadzonych w okablowaniu poziomym i pionowym oraz stanowią punkt podłączenia sprzętu aktywnego pracującego w sieci. Elementy charakteryzują się wysoką jakością parametrów transmisyjnych i mechanicznych.

Charakterystyka

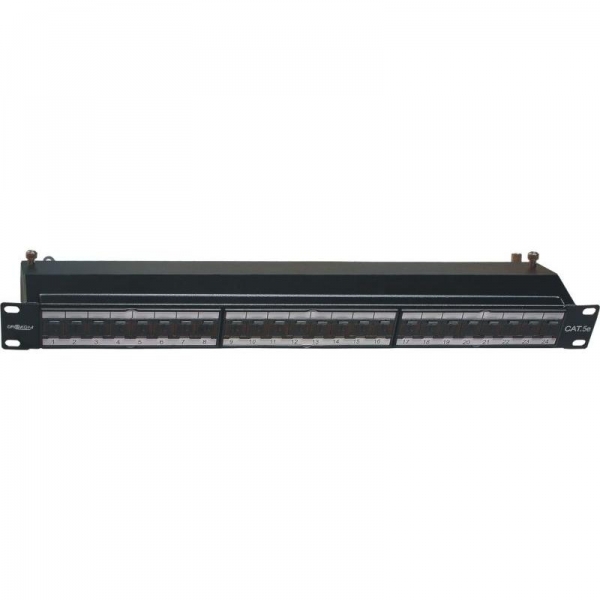

• Patch Panel wykonany w standardzie 19” o wysokości 1U,
• Zintegrowana półka kablowa umożliwiająca przymocowanie kabli za pomocą opasek,
• 24 ekranowane porty RJ45,
• Złącze szczelinowe typu IDC LSA dla kabli o AWG 22 - AWG 26,
• Kolorowe kodowanie złącza zgodnie ze schematem rozszycia T568A i T568B,
• Przewód uziemienia.

Zgodność z odpowiednimi wymaganiami zawartymi w normach

• PN-EN 50173-1:2009,
• EN 50173-1:2002,
• EN 50173-1:2007,
• ISO/IEC 11801:2002,
• TIA/EIA-568-B.2.

Parametry mechaniczne

• Obudowa: Stal galwanicznie pokryta Cynkiem (SECC) o grubości 1,2 mm, malowana proszkowo na czarno,
• Obudowa gniazda RJ45: politereftalan butylenu (PBT)  UL94V-0,
• Ekranowanie gniazda RJ45: brąz pokrywany niklem,
• Piny gniazda RJ45 (materiał i wykończenie):

- fosforobrąz,
- pokryte 1,2 μm złota na 1,2 ÷ 1,5 μm warstwie niklu.

• Obudowa bloku IDC: PC+5%GF, UL  94V-2,
• Wytrzymałość:

- gniazdo: 750 zapięć (włożenie/wyjęcie wtyku w tempie 20 cykli/min, co 100 cykli pomiar oporności połączenia),
- blok IDC: Maksimum 200 zabić,
- siła potrzebna do włożenia wtyku RJ45: < 9N,
- siła potrzebna do wyrwania wtyku RJ45: > 75N,
- temperatura pracy: od -40°C do 80°C.
