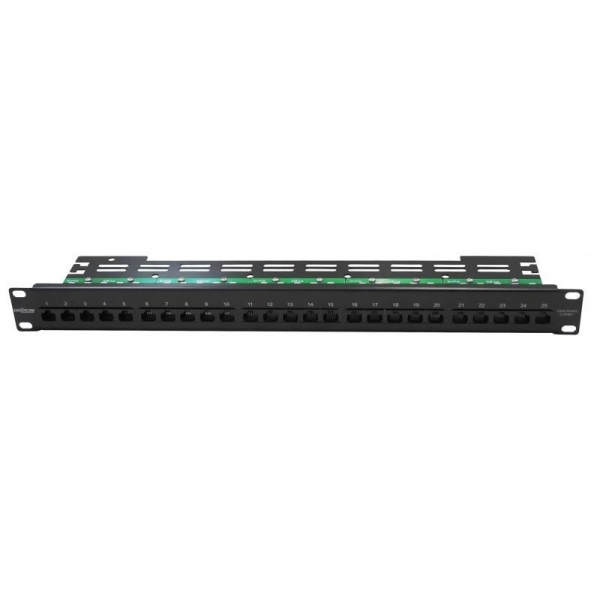

Patch Panele Telefoniczne (ISDN) przeznaczone są do transmisji analogowych i cyfrowych sygnałów. Na każdym porcie RJ45 możliwe jest zakończenie  2 par (4 żyły) kabla skrętkowego lub telekomunikacyjnego.

Charakterystyka

• Patch Panel wykonany w standardzie 19” o wysokości 1U,
• Zintegrowana półka kablowa umożliwiająca przymocowanie kabli za pomocą opasek,
• 25 nieekranowanych portów RJ45,
• Złącze szczelinowe typu IDC LSA dla kabli o AWG 22 - AWG 26,
• Kolorowe kodowanie złącza zgodnie ze schematem rozszycia T568A i T568B.

Zgodność z odpowiednimi wymaganiami zawartymi w normie

• ISO/IEC 11801,
• EN 50173.

Parametry mechaniczne

• Obudowa: stal zimno walcowana (SPCC) o grubości 1,5 mm, malowana proszkowo na czarno,
• Obudowa gniazda RJ45: ABS UL94V-0,
• Piny gniazda RJ45 (materiał i wykończenie):

- fosforobrąz pokryte 0,7 ÷ 1,2 μm niklu,
- obszar kontaktu (min. 3 mm) pokryte 1,2 μm złota.

• Obudowa bloku IDC: poliwęglan (PC), UL  94V-2,
• Piny bloku IDC (materiał i wykończenie):

- fosforobrąz pokryty 1,2 μm cyny,
- dostosowane tylko dla narzędzi typu LSA (Krone),
- przewody o AWG 22-26 typu drut lub linka.

• Siła potrzebna do włożenia wtyku RJ45: < 9 N,
• Siła potrzebna do wyrwania  wtyku RJ45: > 75 N,
• Temperatura pracy: -od 40°C do 80°C,
• Wytrzymałość:

- gniazdo RJ45: 750 zapięć (włożenie/wyjęcie wtyku w tempie 20 cykli/min, co 100 cykli pomiar oporności połączenia),
- blok IDC: maksimum 200 zabić.
