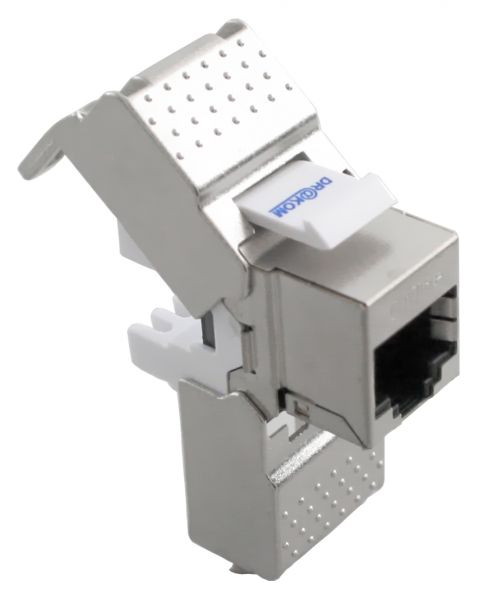

Moduł Key-Stone RJ45 służy do budowy gniazda abonenckiego zarówno w wersji natynkowej jak i podtynkowej poprzez osadzenie w adapterach (płytach czołowych) o wymiarach: 22,5x45mm, 45x45mm, 25x50mm.

Charakterystyka

• Złącze szczelinowe typu IDC LSA dla kabli o AWG 22 - AWG 26,
• Kolorowe kodowanie złącza zgodnie ze schematem rozszycia T568A i T568B,
• Szybka i bezproblemowa instalacja,
• Umocowanie żył w kontaktach odbywa się beznarzędziowo poprzez wciśnięcie prowadnicy kapsułki i zatrzaśnięcie obudowy modułu,
• Zgodność z wymaganiami kompatybilności elektromagnetycznej EMC,
• Możliwość montażu w szerokiej gamie osprzętu elektroinstalacyjnego dostępnego na rynku.

Parametry mechaniczne

• Ekran: brąz pokrywany niklem,
• Plastikowa obudowa: ABS + PC, UL 94V-0,
• Podstawa pinów: polycarbonate, UL94-HB, przezroczysty,
• Piny gniazda RJ45 (materiał i wykończenie):

- fosforobrąz pokryte 1,2 ÷ 1,5 μm niklu,
- obszar kontaktu (min. 3mm) pokryty 1,2 μm złota.

• Obudowa bloku IDC: PC+5%GF, UL  94V-2,
• Piny bloku IDC (materiał i wykończenie):

- fosforobrąz pokryte 1,2 μm cyny.

• Pokrywa bloku IDC: cynkowy odlew ciśnieniowy pokryty niklem,
• Siła potrzebna do włożenia wtyku RJ45: < 9N,
• Siła potrzebna do wyrwania wtyku RJ45: > 75N,
• Temperatura pracy: od -40°C do 80°C,
• Wytrzymałość:

- gniazdo: 750 zapięć (włożenie/wyjęcie wtyku w tempie 20 cykli/min, co 100 cykli pomiar oporności połączenia),
- blok IDC: Maksimum 200 zabić.

Zgodność z odpowiednimi wymaganiami zawartymi w normach

• PN-EN 50173-1:2009,
• EN 50173-1:2002,
• EN 50173-1:2007,
• ISO/IEC 11801:2002,
• TIA/EIA-568-B.2.
