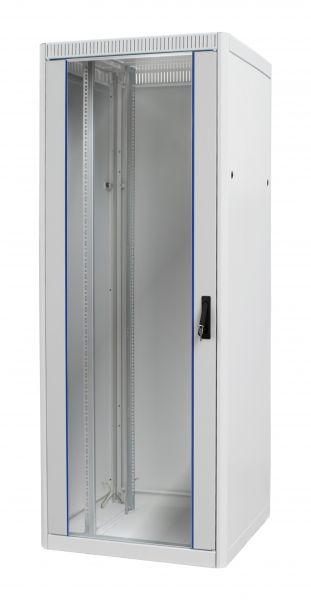

Stojące szafy skręcane "Quick Rack"

• Idealne rozwiązanie w sytuacji, gdy istnieje konieczność zastosowania szaf teleinformatycznych w środowisku nieprzystosowanym do zabudowy (np. zbyt wąskie drzwi do serwerowi, pomieszczenia na wysokich piętrach budynków). Praktycznie beznarzędziowy, łatwy montaż  całej szafy (montaż za pomocą 16 śrub M8) obniża czas i koszt instalacji. Niebagatelną zaletą rozwiązania Quick Rack jest obniżenie kosztów transportu oraz przestrzeni ładunkowej i magazynowej,
• Standardowy kolor RAL 7035 (jasnoszary - struktura),
• Szafy spełniają wymogi zabezpieczenia IP20 zgodnie z normami PN 92/E-08106 / EN 60 529 / IEC 529  (nie dotyczy szafy z zamontowanymi przepustami szczotkowymi),
• Szafy przeznaczone są do zastosowań wewnątrz pomieszczeń,
• Możliwość zestawiania szaf w rzędy (przy zastosowaniu zestawu do łączenia szaf - 11190130),
• Szeroki zakres asortymentu wyposażenia dodatkowego (cokoły, półki, panele wentylacyjne, oświetleniowe i zasilające, elementy do prowadzenia i układania kabli),
• Szafy montowane są na bazie podstawy i dachu (blacha grubości 2 mm) z wspawanymi uchwytami mocującymi dla profili narożnych (blacha grubości 1,5 mm). Każdy profil łączony jest za pomocą czterech śrub (dwie do podstawy + dwie do dachu),
• Obrzeże  dachu posiada perforację dla bardziej wydolnej wentylacji szafy. W dachu i podstawie po dwa otwory 8U pod zainstalowanie paneli wentylacyjnych oraz po dwa otwory 2U szer. 450 mm do wprowadzenia kabli. Dodatkowo dwa otwory 2U szer. 450 mm znajdują się w górnej i dolnej części tylnej ściany szafy. Wszystkie otwory występujące w ramie zaślepione są blaszkami znajdującymi się na mikrozłączach i są wyłamywane według potrzeby Użytkownika (w to miejsce montuje się na wcisk przepust szczotkowy do szaf stojących 90/450 mm - 11140851),
• Nóżki poziomujące M10,
• Możliwość zastosowania kompletu kół jezdnych (2 x kółko zwykłe + 2 x kółko z hamulcem - 11090015). Przy  zastosowaniu kółek maksymalna nośność szaf statycznie (nie licząc masy szafy) nie przekracza 150 kg. Dla większych obciążeń szaf  z wykorzystaniem kółek  wymagane jest zastosowanie zespołu jezdnego montowanego bezpośrednio do szafy lub do cokołu (wytrzymującego statycznie obciążenie do 600 kg, nie przekraczając jednak standardowego dopuszczalnego obciążenia samej szafy), odpowiednio: do szaf  stojących szerokości 600 mm - 11190160 i szer. 800 mm - 11190180. Istnieje również możliwość ustawienia szaf na cokołach zwykłych jak i z przeciwwagą.
• Drzwi przednie z możliwością montażu prawo-i lewostronnego z blachy gr. 1,0 mm z wklejaną szybą hartowaną o gr. 4,0 mm i zamkiem  jednopunktowym z klamką, zamontowane na zawiasach umożliwiających otwarcie drzwi o 180°.
• Ściana tylna z blachy stalowej gr. 0,8 mm, zdejmowana, mocowana przy pomocy dwóch zamków tzw. „na monetę”. Opcjonalnie istnieje  możliwość zamontowania w miejsce osłony tylnej drzwi stalowych  zamykanych na dwa zamki jednopunktowe,
• Ściany boczne z blachy stalowej gr. 0,8 mm, zdejmowane, mocowane przy pomocy dwóch zamków tzw. „na monetę”,
• Cztery pionowe profile montażowe 19” z blachy ocynkowanej montowane do kątowników w dachu i podłodze szafy (co skutecznie zwiększa jej nośność), tworzą dwie płaszczyzny montażowe. Każdy profil posiada oznaczenie wysokości numerowane co 1 U (1U = 44 mm) ułatwiające montaż urządzeń,
• Maksymalny rozstaw profili montażowych to odpowiednio  dla głębokości szaf:

- gł. 600 mm - max 472 mm,
